نادي بيرانا للسباحة — منظومة متكاملة لتدفئة المسبح والمياه الساخنة مع 110 kW طاقة شمسية
يواجه نادي بيرانا للسباحة حملين حراريين مستمرين بدل حمل واحد: تدفئة مياه المسبح وتوفير المياه الساخنة للاستخدام اليومي، وكلاهما يعمل على مدار معظم أيام وساعات السنة. لذلك كان المطلوب بناء منظومة تقلل الاعتماد على التسخين التقليدي وتتعامل بكفاءة مع حمل تشغيلي مرتفع ومستمر.

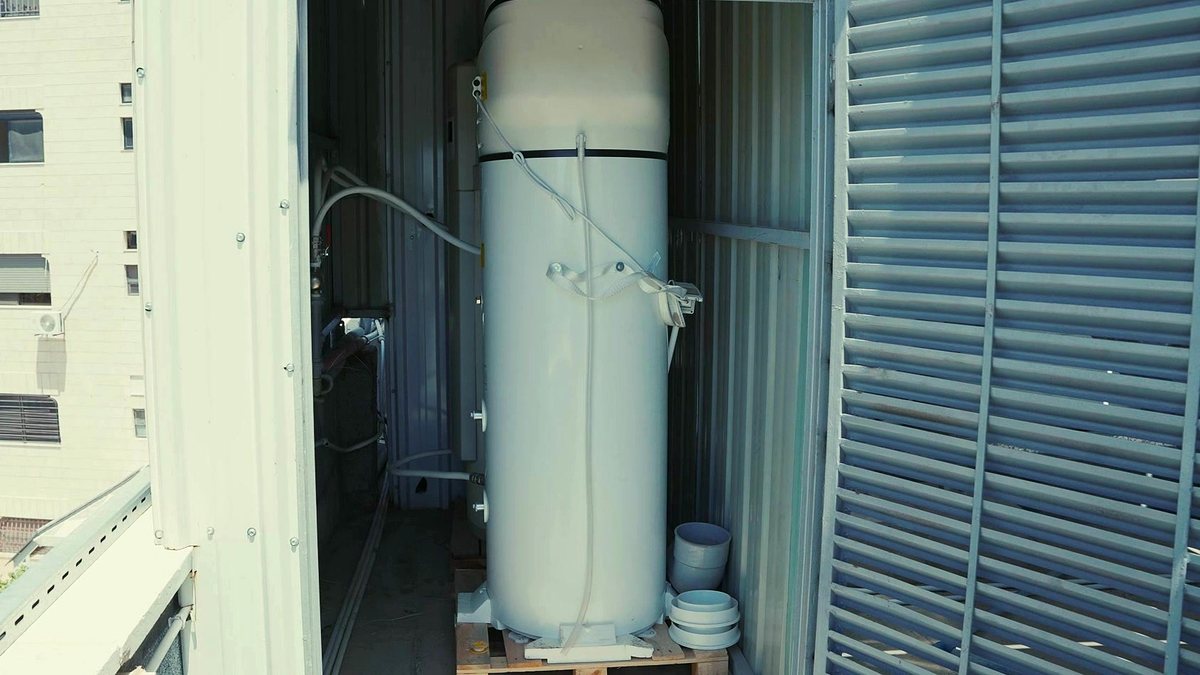

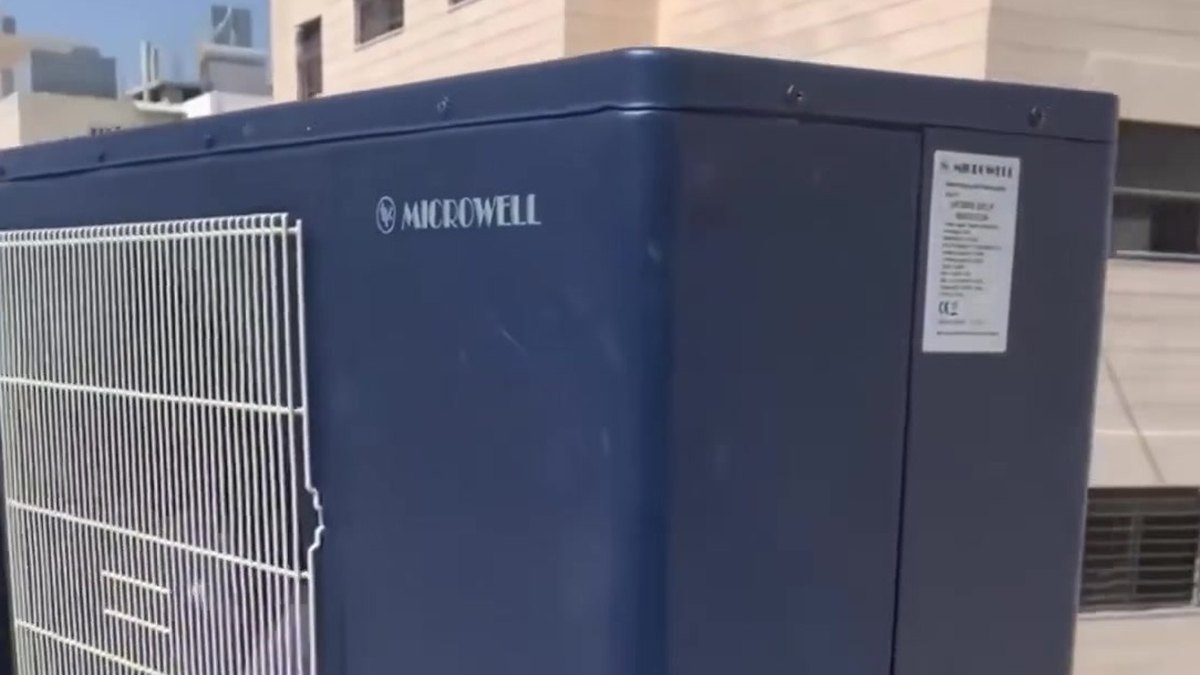

تم استبدال تسخين المياه بالوقود بمضخات حرارية هوائية، حيث خُصصت وحدات MICROWELL لتدفئة مياه المسبح وفق ساعات تشغيل المنشأة والحمل الفعلي، إلى جانب وحدة مستقلة عالية الحرارة مرتبطة بخزان لتوفير المياه الساخنة للاستخدام. يسمح التخزين بتلبية الطلبات المفاجئة على المياه الساخنة من الخزان بدل تحميل الضواغط مباشرة عند كل ذروة طلب.

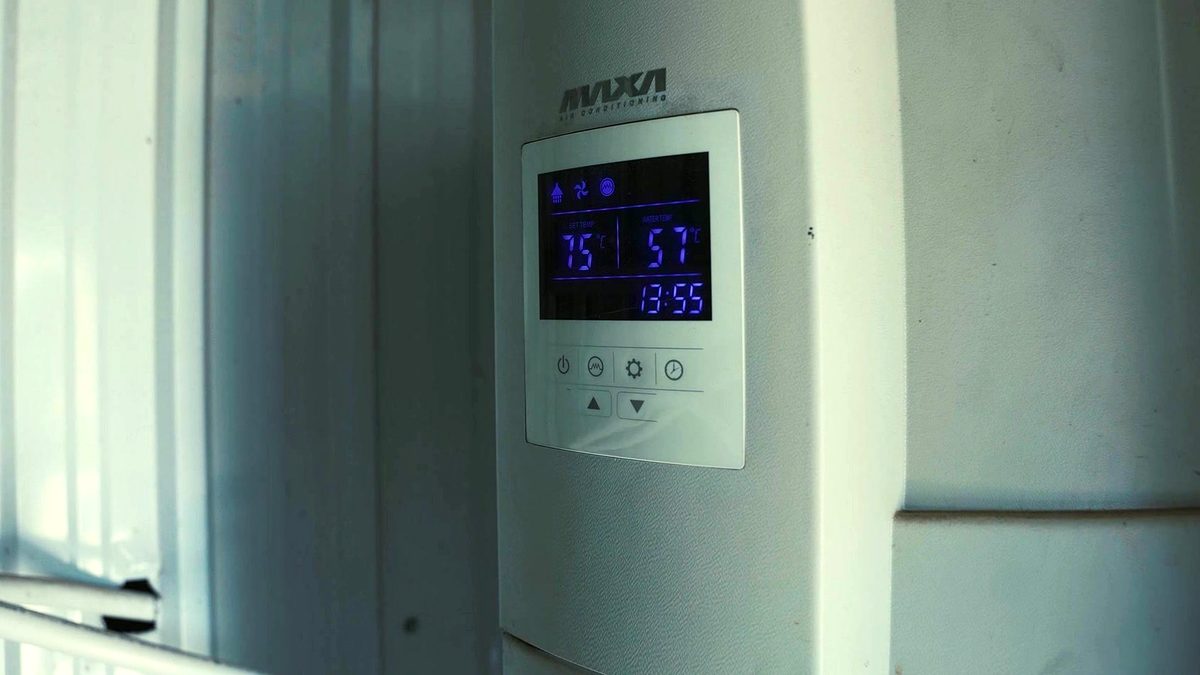

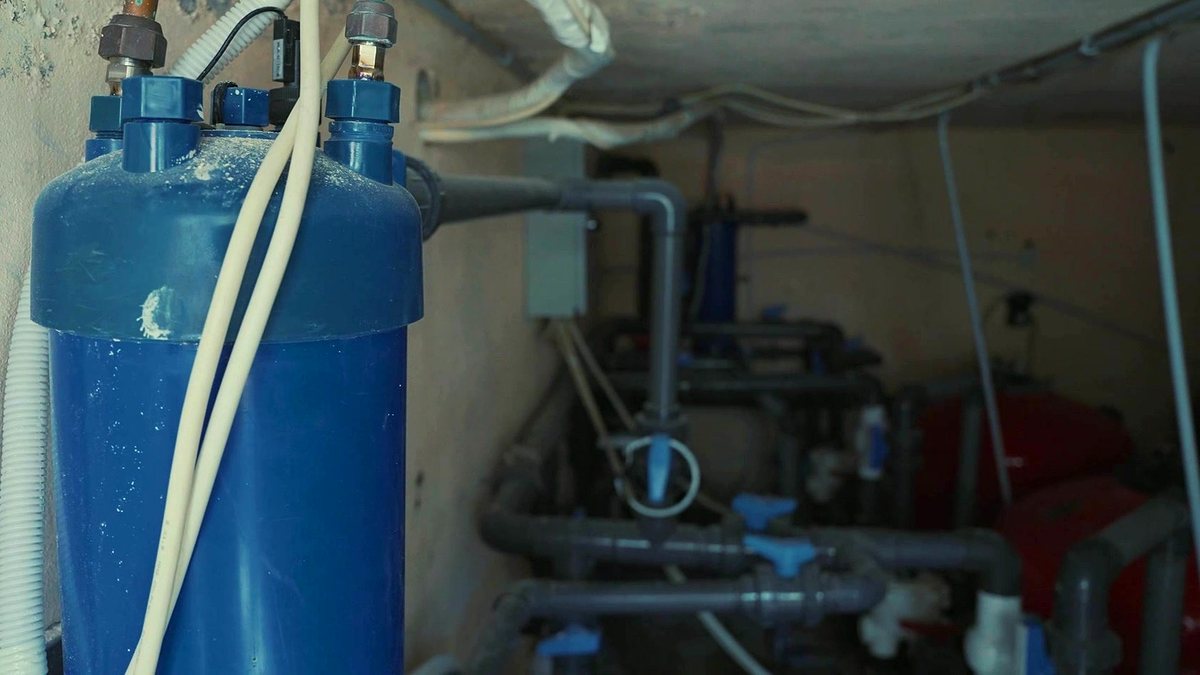

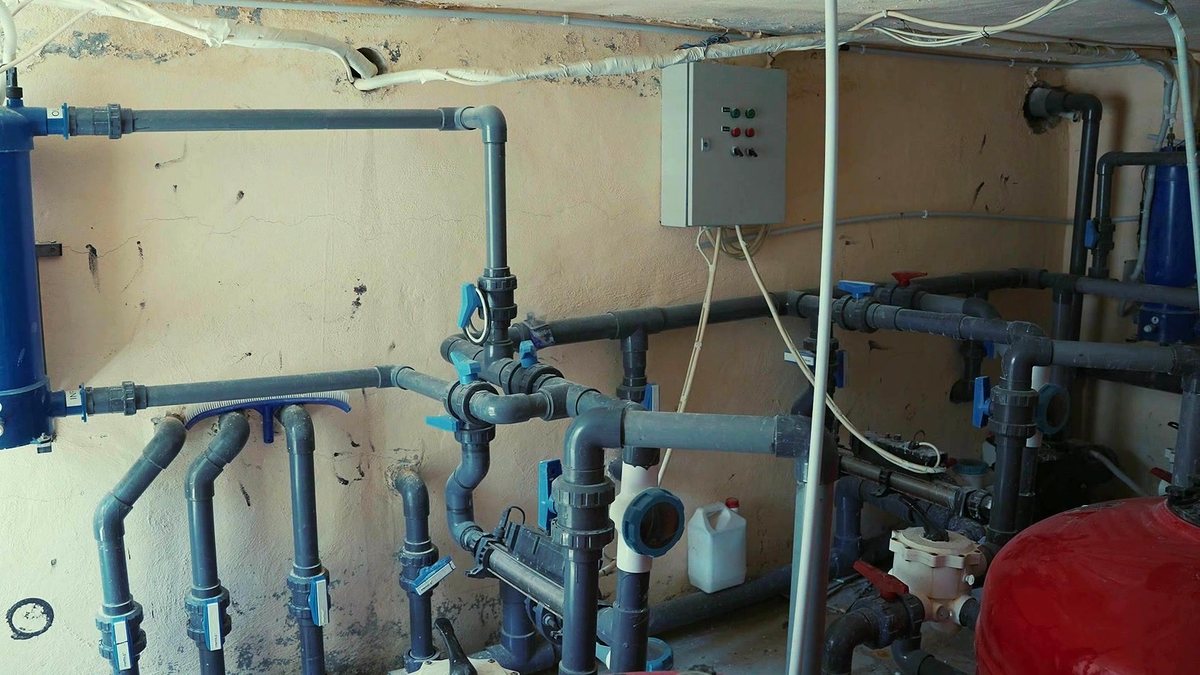

كما أُعيد تنظيم دائرة المسبح باستخدام مبادل حراري صفائحي لعزل مياه المسبح عن المعدات، مع إعادة تمديد دوائر الترشيح والدوران ووضع المتحكمات في مواقع تسهّل على فريق التشغيل قراءتها والتحكم بها.

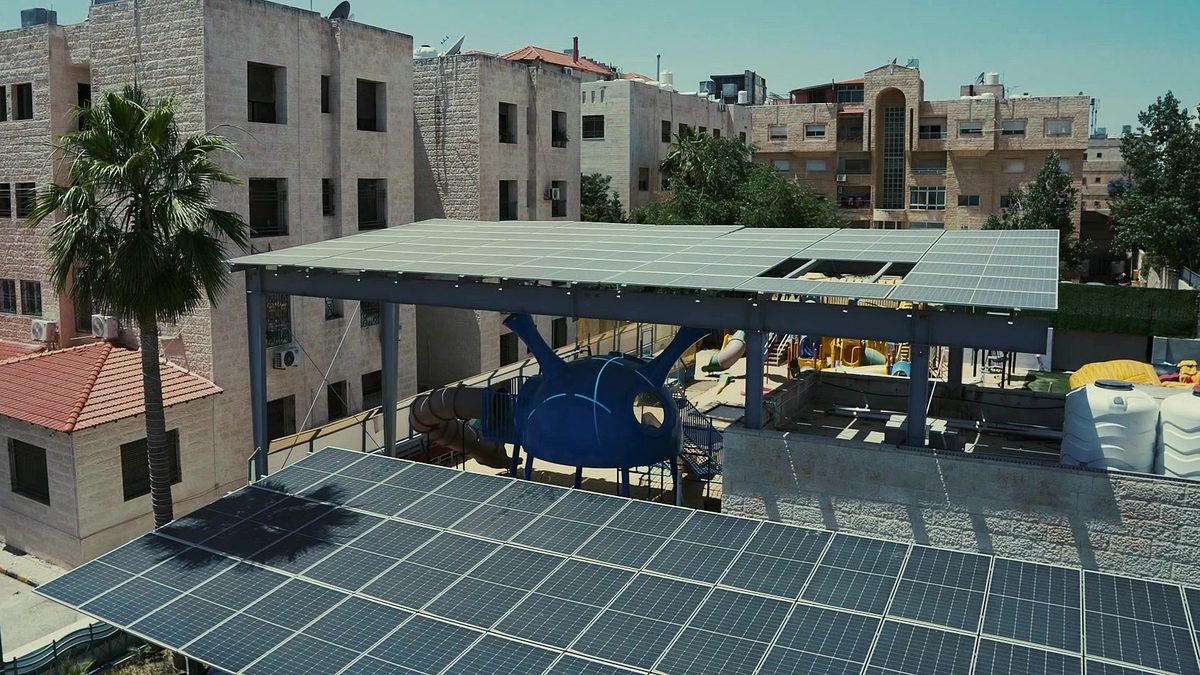

إلى جانب ذلك، قامت Perfect Solutions Engineering بتصميم وتنفيذ منظومة طاقة شمسية كهروضوئية مربوطة على الشبكة بقدرة 110 kW. وبسبب محدودية المساحة في الموقع الحضري، لم يتم الاعتماد على سطح واحد؛ بل وُزعت المنظومة على ثلاثة مواقع: هيكل مرتفع فوق سقف صالة المسبح مع إبقاء معدات السطح قابلة للوصول، ومظلة شمسية فوق منطقة الألعاب، ومظلة فوق مواقف السيارات.
تكمن قوة المشروع في أن النظامين صُمما كمنظومة واحدة: الفريق نفسه الذي حدد الأحمال الحرارية وحجم المضخات الحرارية قام بتصميم منظومة التوليد الشمسي، بحيث تم تحديد قدرة التوليد بناءً على حمل كهربائي تم قياسه وفهمه مسبقًا، لا بناءً على مساحة السطح المتوفرة فقط.
سجلات الاستهلاك والأداء للموقع ما تزال قيد التجميع، لذلك لا يتم نشر نسبة وفر قبل اكتمال فترة قياس موثوقة.
التحديات
تلبية حملين حراريين مرتفعين ومستمرين داخل منشأة رياضية تعمل لفترات طويلة: تدفئة مياه المسبح وتوفير المياه الساخنة للاستخدام اليومي، مع تقليل الاعتماد على الوقود وتحسين الكفاءة التشغيلية.
كما فرض الموقع الحضري المحدود تحديًا إضافيًا أمام تنفيذ محطة شمسية بقدرة مناسبة، إذ لم يكن هناك سطح واحد يكفي لاستيعاب كامل الألواح دون التأثير على استخدامات المبنى ومساحات الموقع.
الحلول
تم تنفيذ منظومة مضخات حرارية هوائية تشمل وحدات MICROWELL لتدفئة المسبح، بالإضافة إلى وحدة مستقلة عالية الحرارة مع خزان للمياه الساخنة. كما تم عزل دائرة مياه المسبح عن المعدات باستخدام مبادل حراري صفائحي، وإعادة تنظيم الترشيح والدوران والتحكم.
بالتوازي، تم تصميم وتنفيذ منظومة Solar PV بقدرة 110 kW مربوطة على الشبكة، وتوزيع الألواح على ثلاثة مواقع مختلفة داخل العقار للاستفادة من المساحات الموجودة دون تعطيل وظائفها الأصلية.
تم تصميم منظومة التوليد الشمسي بناءً على الحمل الكهربائي الفعلي للأنظمة الحرارية، بحيث يعمل التوليد والاستهلاك كجزأين من قرار هندسي واحد بدل تصميم كل نظام بشكل منفصل.
